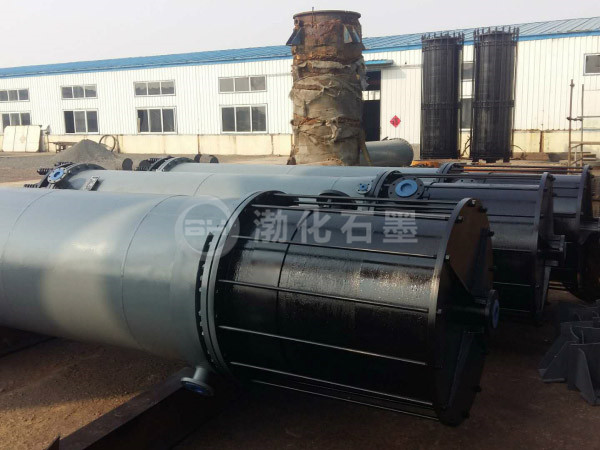

YKD型圓塊孔式石墨換熱器
【結構和特點】
該系列采用聚四氟乙烯密封且加裝壓力彈簧作補償裝置。在石墨塊上鉆有兩組不相通的流道，且這兩組之間成直角，兩種不同流體通
過這兩組流道達到熱交換的目的。該系列采用先進的加工工藝，具有傳熱效率高、穩定可靠、抗沖擊和檢修方便等優點。
本型產品目前沒有行業標準，各廠家型號不完全相同，有：Y KB、Y KC、Y KD等，我們通常稱Y KD型!
【主要優點】
除具備YK A系列的優點外，還有以下幾點特點：
1)石墨換熱塊沒有中心孔，水孔由一側直通另一側，料孔布滿換熱塊，提高材料利用率；
2) 石墨塊只有外圈一圈密封面，而YK A系列有內外兩圈密封面容易產生密封失效，大大方便加工、檢修；
3) 同樣換熱面積的設備體積比YK A小，設備更緊湊；
4)可以制造更大規格的設備；
5、可設計為多流程、立式、臥式狀態使用。
【技術特性】
設計溫度：-40~220℃
設計壓力：-0.1~0.8MPa
換熱面積：0.5~600m²
*大換熱面積可達1000平方米。
執行標準：參照HG/T 3113-1998<YK A型圓塊孔式石墨換熱器》
【用途】
本系列產品可用作蒸發器、加熱器、冷卻器、冷凝器。
