石墨換熱器是一種不錯的換熱器，在好多領域應用廣泛，當我們大家在購買使用換熱器的時候，要了解好換熱器的結構原理等情況，才能保證其的使用效果，今天就來為大家介紹下換熱器的一些結構和工作原理及優(yōu)缺點等供大家了解

一、結構

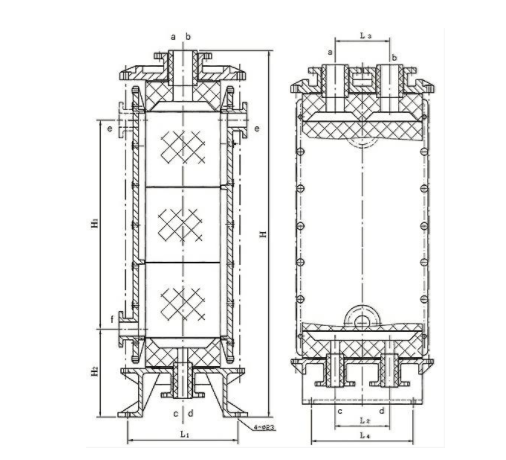

按其結構可分為塊孔式﹑管殼式和板式3種類型。 塊孔式﹕由若干個帶孔的塊狀石墨組件組裝而成。 管殼式﹕管殼式換熱器在換熱器中占有重要地位﹐按結構又分為固定式和浮頭式兩種。 板式﹕板式換熱器用石墨板粘結制成。此外﹐還有沉浸式﹑噴淋式和套管式等(見蛇管式換熱器﹑套管式換熱器)。
二、優(yōu)缺點
耐腐蝕性能好﹐傳熱面不易結垢﹐傳熱性能良好。但石墨易脆裂﹐抗彎和抗拉強度低﹐因而只能用于低壓﹐即使承壓能力最好的塊孔狀結構﹐其工作壓力一般也僅為0.3～0.5兆帕。換熱器的成本高﹐體積大﹐使用不多。它主要用于鹽酸﹑硫酸﹑醋酸和磷酸等腐蝕性介質的換熱﹐如用作醋酸和醋酸酐的冷凝器等。
三、工作原理
石墨不但具有耐酸腐蝕性，而且具有良好的導熱性能，將石墨芯體做成垂直和水平互相分隔開的塊孔式結構，當兩種介質彼此通過時，高溫介質不斷地把熱量傳給石墨換熱器，低溫介質不斷從轉換器得到熱量，從而實現熱交換。
